TECHNICAL SPECIFICATIONS
技术规格及配置

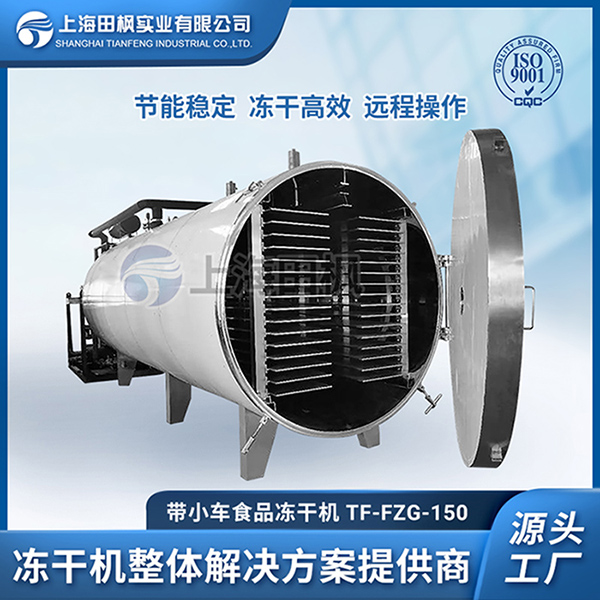

TF-FZG-150 150平方
General Detail 总述 | ||
Sr. No. | Description 描述 | Specifications 规格 |
1 | Mode 型号 | TF-FZG-150 |
2 | 装料能力 | 1500KG |
3 | Maximum ice capacity 最大捕冰力 | 2000kg |
4 | Control 控制方式 | Microprocessor 微机处理 |
5 | Dimension of unit (approx.) (L × W × H) (mm) (with hydraulic cylinder) 外型尺寸（大约）（长×宽×高） | 箱体：14000*2660*3400， (Final dimension based on design) （以最终设计尺寸为准） |
6 | Weight (approx.) 重量（大约） | 28,000kg |

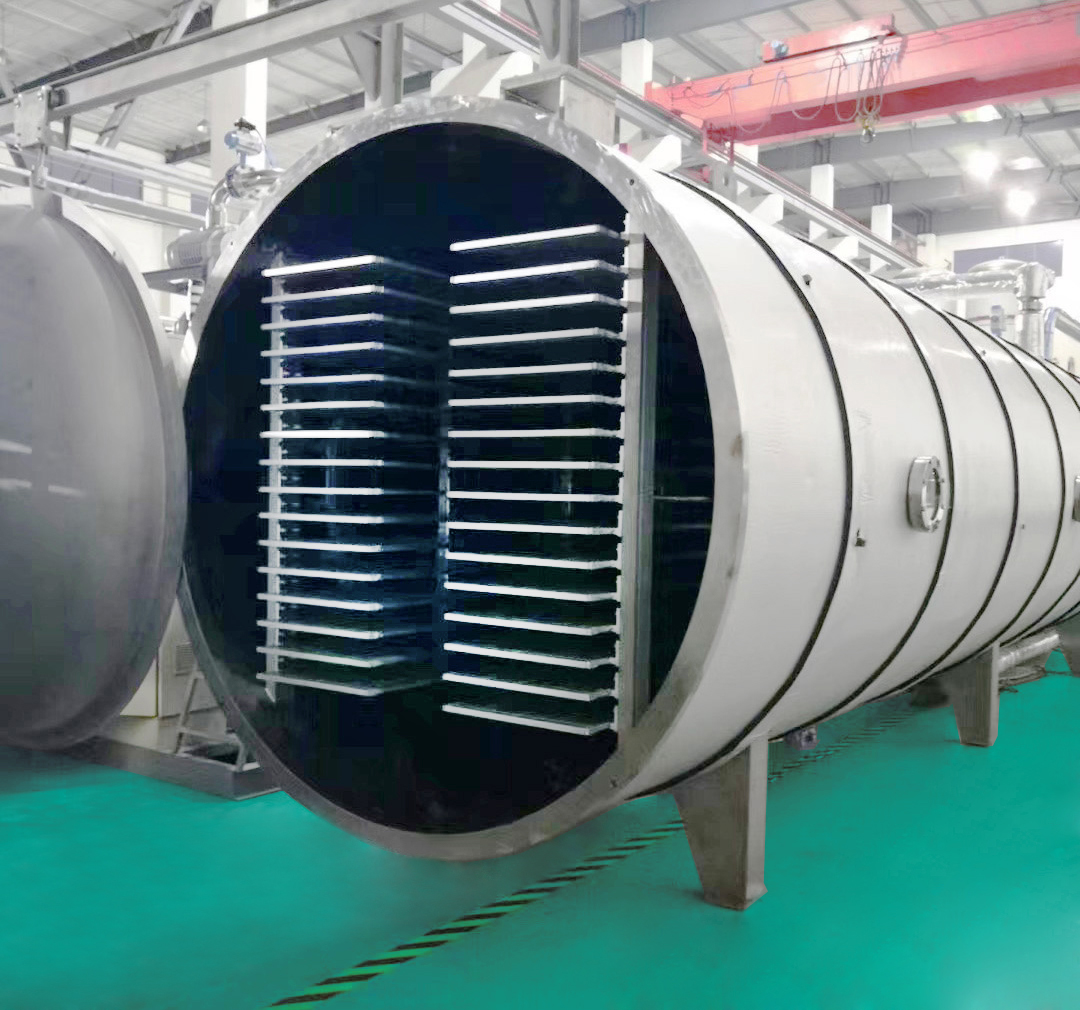

7 | Chamber type 冻干箱外型 | Cylindrical 圆筒体 |
8 | Material 材质 | SUS 304 |
9 | Temperature range 温度范围 | -45°C to +80°C |
10 | Number of shelves 板层数 | （15+ 1）×2，(upper radiant shelf) （温度补偿板） |
11 | Dimension (L × W × T) (mm) 板层尺寸（以设计为准） | 7370×628×17×2 |
12 | area (sq. m) 面积 | 157.36m2 |
13 | Spacing (mm) 板间距 | 73 |
14 | Condenser type 冷凝器外型 | Cylindrical 圆筒体 |
15 | Final temperature 极限温度 | ≤-65°C |
16 | Final vacuum 极限真空 | ≤2.7×10 -2mbar |
17 | Trolley Number 推车数量 | 6台 |
18 | Software 软件 | TFD – 5000（可随时免费升级） |
19 | PLC+PC 可编程控制器 | Omron |
20 | Industrial personal Computer 工控机 | Touch Screen Computer 品牌平板电脑 |
21 | Touch screen 触摸屏 | Omron |
22 | Electricity - total electrical load 总装机功率 | 280kW (380V, 50Hz, 3Phase, 5Wire) |
23 | Cooling water for refrigerant cooling 用于制冷系统的冷却水 | 200m3/hr (1.5≤P≤2bar, T≤25°C) |
24 | Water for de-icing 化霜用水量 | ≥8T/batch (P≥3bar, T=80°C) |
25 | Compressed air for pneumatic valves 用于气动阀的压缩空气 | 120L/min (6≤P≤8bar) |
